понедельник, 8 марта 2021 г.

Поддельные микросхемы с Aliexpress

Всегда проверяйте, что Вам присылают!
    В китайских магазинах вполне возможно купить бывшие в употреблении микросхемы за хорошую цену, оригинальные и часто совершенно исправные. В описании на Aliexpress об этом не указывают прямым текстом. Дело тут в каких-то тонкостях китайских законов и условиях  самой площадки. В описании могут указать: "In Stock" или просто "Original".   На eBay такой проблемы нет, и честный продавец вполне может указать "Condition: Used".
    Но не редко вместо заказанных компонентов могут прислать что-то совершенно другое...

Оригинальная микросхема TLP350 с
перебитой датой производства
Лазерные маркеры перестали быть чем-то недоступно дорогим, сделать кустарную маркировку можно даже на оборудовании в несколько сотен баксов. Иногда такие перемаркировки доходят до абсурда, могут попадаться микросхемы на которых новую надпись  набивают прямо поверх старой. В случае этого TLP350 мне вообще непонятно, ради чего они изменили дату производства на один год.


Эти микросхемы явно бывшие в употреблении.  Мошенники хорошо постарались чтоб очистить выводы микросхем от припоя, так, что даже под микроскопом они выглядят как новые. Но проверять работоспособность видимо им было слишком сложно. Некоторые микросхемы пришли исправными, но в некоторых были повреждения выходных ключей. Конечно не приятно, но учитывая цену – можно смириться.

    К сожалению некоторые продавцы занимаются откровенным обманом и продают совершенно другие микросхемы с перебитой маркировкой. Иногда это более дешевые аналоги, а иногда вообще несовместимые компоненты или даже пустые корпуса, без кремния внутри.

Видны следы шлифовки
Поддельная REF102CU 53H6A
В таких случаях оригинальную маркировку шлифуют, а вместо неё наносят новую. Качество шлифовки бывает разным, но при правильном освещении следы шлифовки легко обнаружить. Иногда царапины устраняют пескоструйной обработкой  и (или)  покраской. В таких случаях стоит обратить внимание на форму и глубину ключика на микросхеме, а также протереть её растворителем. Пластик не должен растворяться.


    В случае с этим прецизионным источником опорного напряжения с маркировкой REF102CU 53H6A всё оказалось совсем грустно. Ни одна из трех заказанных микросхем не работала вообще. Измерив сопротивление между 4-й и 5-й ножкой я убедился, что это какая-то совершенно другая микросхема с измененной маркировкой.

    Можно смело выбрасывать купленные микросхемы в мусорник! Но мне стало интересно, что это всё-таки была за "ненужная" микросхема, которую китайцы решили перемаркировать.
Для этого я аккуратно сошлифовал часть корпуса, пока не начал  проявляться кристалл. Последние доли миллиметра сняты горячей азотной кислотой с последующей промывкой растворителем.

    Теперь под микроскоп! Обычно производители наносят надписи и маркировки прямо на сам кристалл, по топологии тоже можно примерно оценить, что это за микросхема.

Фото кристалла, надпись DMS215A
    В данном случае микросхема с весьма большим техпроцессом. И отдельные транзисторы хорошо видно в оптический микроскоп. Также есть и надпись DMS 215A.
    DMS эта микросхема изготовлена DMS MICROELECTRONICS LTD.
    Среди продукции этого производителя ничего с маркировкой 215A я не нашел. Но по топологии явно видны два больших транзистора включенных по схеме Push-Pull. Никаких цифровых трактов или памяти я не заметил. Так что посмотрев на продукцию DMS я сделал вывод, что это скорее всего какой-то импульсный DC-DC преобразователь или драйвер светодиодов.

    Про этот товар на странице продавца на момент покупки было семь отзывов, и все с пятью звёздочками. Не удивительно, что китайцы продолжают заниматься этой фигнёй, раз покупатели довольны и платят деньги за бесполезный мусор.

Фото кристалла микросхемы, надпись DMS 215A


Ещё раз призываю, не оставлять необоснованных отзывов!

Этим вы сами поддерживаете мошенников и подталкиваете их к изготовлению таких подделок.

суббота, 6 марта 2021 г.

LM399A новый, оригинальный?

 Мы уже давно привыкли к тому, что в китайских Интернет магазинах можно найти почти что угодно... Да и получить вместо заказанного товара так-же можно что угодно, на что у китайцев хватило фантазии. Перемаркированные компоненты, микросхемы-пустышки, конденсаторы "матрёшки" и даже дичь типа морского песка в аккумуляторах...

Сегодня я хочу показать, как они придумали удешевить производство высокостабильного источника опорного напряжения LM399A. Пара таких "новых и оригинальных" микросхем была заказана на Aliexpress  http://alli.pub/5lvlx9, по вполне привлекательной цене.

LM399AH 1908 e4
Полученная микросхема выглядела совершенно новой. После измерения напряжения и тока потребления стало ясно, что устройство функционирует исправно.

Но зная китайцев я не переставал искать подвох. Интересно было докопаться до правды, как так получилось, что микросхема выглядит как новая, работает исправно но стоит дешевле. Может быть это некачественная подделка, или отбраковка не прошедшая какие-то проверки.


Сняв крышку теплоизоляции стало видно "золотой" корпус TO-46, без каких либо маркировок.

Блестит красиво, неужели настоящая позолота? По цвету весьма похоже. Но не стоит доверять цвету, как и вкусу, и запаху. Всё это уже давно научились подделывать. Я говорю не только про искусственные подсластители и ароматизаторы, нынешние технологии позволяют выращивать хоть искусственные алмазы, хоть искусственное мясо или даже мясные ягоды.




Нужно выяснить, золото это или нет химическим способом.


Чтоб убедиться, позолота это или нет я всегда пользуюсь азотной кислотой, это наверное самый надежный способ. Если потереть настоящее золото ватной палочкой смоченной в азотной кислоте, с покрытием ничего не происходит. Азотная кислота не реагирует с золотом. Но в нашем случае покрытие на корпусе и на выводах растворяется (хоть ни не очень быстро, как например в случае с покрытием латунью). На оригинальных, фирменных компонентах такой псевдо-позолоты я не встречал.

Означает ли это, что у нас в руках точно не оригинальный компонент? Чаще всего да! Но в этом случае не всё так однозначно. Если присмотреться к выводам микросхемы, легко заметить, что они не цельные, а имеют место сварки.





Такой тип сварки может быть легко выполнен, например, с помощью оптоволоконного лазера. Есть вероятность, что компонент может быть на самом деле оригинальным, но не новым, а бывшим в употреблении.

В таком случае остается только удивляться, сколько раз могли заработать на этой детальке. Эта деталька могла попасть в Китай в составе техники для утилизации. Но они не стали перемалывать всё в металлолом. Китайцы выжали всё, что можно из этого "железа", они сняли драгоценную позолоту и опять продали эту детальку нам! Вот, что значит китайская экономика.


Интересная конечно получилась история... Чтоб иметь возможность её опровергнуть или подтвердить я постараюсь провести с этим компонентом ещё некоторые испытания, например определить температурный и временной дрейф напряжения, определить амплитуду пульсаций, но это уже в другой раз.




четверг, 25 февраля 2021 г.

Варочная панель Samsung C61R1 и параметры микросхемы CT1C08

Всякие кухонные девайсы я ремонтирую не часто, но что поделать, знакомых много и всем хочется кушать, так что иногда приходится. Попала эта железяка ко мне на ремонт после того, как задымилась и перестала греть...

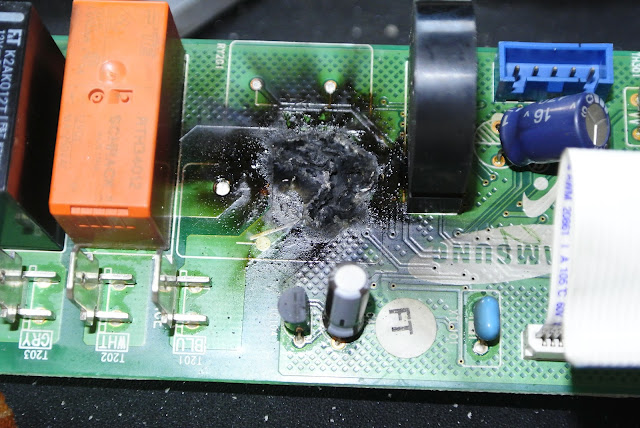

Вскрытие выявило причину основной неисправности, это был отгоревший контакт силового реле. Вероятно массивный вывод не успел достаточно прогреться (а пайка там производилась волной) и возникла так называемая "холодная пайка". Многие годы этот дефект не давал о себе знать. Немного большее сопротивление, пониженная прочность, постоянное термоциклирование, и в один "прекрасный день" соединение рассыпалось, загорелась дуга, беспощадно пожирающая текстолит. Повезло, что плитку быстро обесточили, и удалось отделаться только небольшой дырой в плате.

Во время таких ремонтов важно полностью удалить все частицы углерода -  угля и сажи, и защитить плату исключив вероятность нового пробоя. Для восстановления очень удобно пользоваться фотополимерами и такие работы мною много раз проводились, так что не вызвали никаких трудностей. Силовая часть была полностью восстановлена и казалось, что всё заработало. Но в ходе испытаний оказалось, что одна из сенсорных кнопок не работает. Сперва я подумал, причина может быть в остатках сажи на стекле или на поверхности сенсорной платы, ведь ей тоже немного досталось. Но причина оказалась намного глубже...

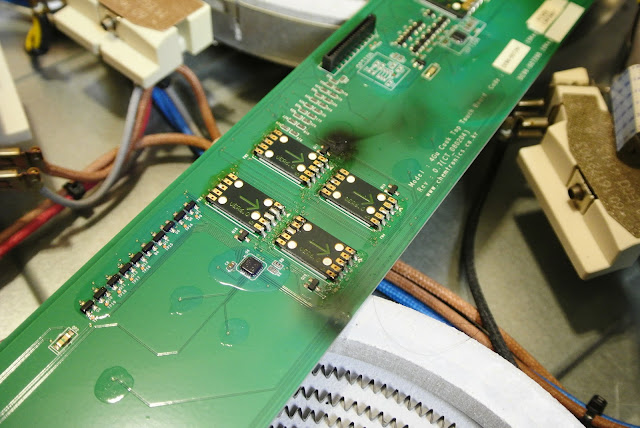

Я выяснил, что сенсорная кнопка переслала работать ещё задолго до этого инцидента. В первую очередь сравнил сопротивления и ёмкость неисправной кнопки с исправными, никаких значительных различий выявлено не было. И единственным виновником могла быть только сама микросхема, емкостный сенсорный контроллер CT1C08x. При помощи осциллографа я посмотрел импульсы на кнопках и также не обнаружил никаких заметных отличий. Оказалось, что эти кнопки срабатывают только при определенной ёмкости, меньше или больше и они уже не срабатывают. Со снятым стеклом, аккуратно поднося палец мне удалось заставить включится неисправную кнопку. Выходит она не обладает достаточной чувствительностью, чтобы сработать через толстое стекло.

Порывшись немного в Интернете, я понял  что это настоящая болячка у этих сенсорных панелей. И причина тут не в выходе из строя самой логики, а банальный сбой настроек.

Дело в том, что эти микросхемы обладают целым рядом настроек и функций. Они даже позволяют оценивать силу нажатия по изменению ёмкости. Настраивать чувствительность каждой отдельной кнопки и применять площадки в качестве референтных для фильтрации шумов и избегания ложных срабатываний. Но все эти фишки не относятся к этой плите... Изменение параметров и считывание данных производится по шине I²C. Но на нашей плите шина I²C никуда не подключена, она висит в воздухе и используется только для внесения настроек, прошивки. Любой сбой в памяти или изменение свойств текстолита, и кнопки работать не будут.


Причина можно сказать найдена, осталось только считать и отредактировать "прошивку"! Адреса у обеих микросхем стандартные 0xB8 и 0xBA, различия последнего значащего бита заданны аппаратно подтяжкой 19-й ножки (I2C_SC0) к GND и VDD соответственно. Но ни один из имеющихся у меня программаторов не хотел "общаться" с этими микросхемами...

В итоге после нескольких часов мучений с разными программаторами я уже почти готов был плюнуть на эту затею, с "воскрешением" давно "умершей" кнопки, но любопытство одолело. Я взял первую попавшуюся под руку платку с любимым STM32 (её оказался STM32F103C8T6) и быстренько накидал программку, для работы с I²C. Через пол часа я смотрел на экране осциллографа, как эта плата продолжает игнорировать мои запросы...

    -    Ну чёрт возьми! Какого хрена? Всё ж именно как надо, все фронты, все спады... Нет только злополучного ответа ACK!

Последняя надежда! Я снизил скорость I2C cо стандартных 100kHz до 10 kHz. И тут всё заколосилось.

Я считал данные с обеих микросхем. Оказалось, что они не слабо отличаются, на одной используется все 8 каналов, на другой только 6 (нулевой и седьмой отключены). Все кнопки имеют разные параметры чувствительности. Но больше всего меня удивило, что у не работавшей кнопки параметр чувствительности выходил за пределы документированного.

Согласно документации в 12-м регистре задается общая чувствительность, а в следующих 8-ми корректировки для каждой кнопки, и они должны быть в пределах 0-127. Но в этой микросхеме было записано три канала со значениями выше 0xF0. Не долго думая, я откинул старшие биты и записал значение близкое к тем что прописаны в соседних полях. Вместо 0xFA я ввел 0x39. Никаких особых манипуляций для сохранения данных в EEPROM не понадобилось. Установил плату на плиту и все кнопки заработали.

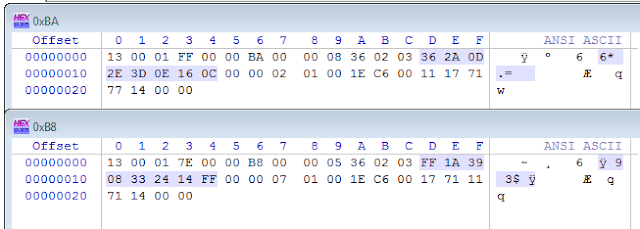

Вот и дамп регистров памяти, которые исправно работают на данном аппарате.

CT1C08 dump EEPROM (прошивка)

Голубым выделены именно те, которые отвечают за чувствительность отдельных кнопок. Скорее всего эти значения подбираются экспериментальным путём и на разных кнопках, на разных платах, с разными стёклами будут отличаться.

пятница, 1 февраля 2019 г.

400nm UV-Led массив на 50W за 4$

В работе и во время разных экспериментов мне не редко приходится пользоваться высокоэнергетическим светом. Это и жесткий ультрафиолет от ртутных ламп высокого и сверхвысокого давления, и миниатюрные полупроводниковые УФ-лазеры 405nm, и "черные" лампы КЛЛ, и разнообразные светодиоды с длинной волны от 365nm до 420nm.

А совсем недавно я получил мощный УФ светодиодный массив на 50 Вт. Обычно цены на такие устройства начинаются от 25$ и выше. Но чего только не встретишь на великих китайских просторах aliexpress.

Не долго думая я заказал самый дешевый 50Вт-ный вариант на 395-400nm (на 400-410nm цена та-же).

Спустя две недели получил очень красивый светодиод, с просто огромными кристаллами.
50W UV-Led 400nm



Радости не было предела! Сразу побежал подключать его проверять, подключил к блоку питания, с ограничением в 1 А.
Светится очень ярко, очень мощно!

Проверил в действии, фоторезист засвечивает, УФ-клей отверждает весьма быстро. Субъективно оценил длину волны сравнивая сведение разных узоров и меток на денежных купюрах, поочередно освещая их светодиодом с известной длинной волны. Все соответствует!

Но почему же цена настолько ниже, чем у других продавцов?
Подав маленький ток, несколько миллиампер, я увидел, что светятся не все кристаллы, а на некоторых присутствуют пятна.
Видны дефекты при токе 30mA (1W)

При увеличении мощности не все пятна исчезли, что подтвердило мои догадки о бракованных кристаллах.
При токе 1А и мощности 30W видны пятна на кристаллах
Чтоб окончательно убедится в причинах этих дефектов, я посмотрел на светодиод через микроскоп. И обнаружил царапины на поверхности кристаллов!

Кристалл находится под слоем прозрачного компаунда, и царапина могла появится только во время производства, но никак не позже. Получается это бракованный светодиод!
Конечно-же имея все эти фото-доказательства я мог открыть спор, и вернуть деньги, но делать этого не стал. Покупая светодиод по такой явно заниженной цене я ожидал, что где-то должен быть подвох))

На сегодняшний момент светодиод наработал несколько часов, изменений или ухудшений в его работе я не заметил. Применяю на мощности 30W, на радиаторе от компьютерного кулера.

Для домашнего использования и экспериментов считаю вполне достойный вариант, учитывая низкую цену.
У того-же продавца есть и другие более дорогие светодиоды, на другую мощность (3W, 5W, 10W, 20W, 30W, 50W, 100W), и другую длину волны (365nm, 375nm, 385nm, 395nm, 405nm, 420nm). Если будете покупать другие модели, сообщите о результатах, очень интересно!

суббота, 22 декабря 2018 г.

Hantek 2C42 vs USSR C1-65A

Небольшой тест для сравнения советского аналогового осциллографа С1-65А и китайского Hantek2C42.
Сигнал снимался с разъема платы разработчика, с микроконтроллером STM32F103VET6. Частота 998кГц. Режим скорости нарастания импульса GPIO_speed=50MHz.

На картинках слева и справа настройки напряжений и скорости развертки осциллографов идентичны. Сразу бросается в глаза несоответствие амплитуды. Судя по картинке с китайца амплитуда сигнала почти 4 В, но это конечно невозможно, ведь микроконтроллер питается напряжением 3.3В. Так что тут нас обманули, и никакие автоматические калибровки мне не помогли (На самом деле этот дефект пропал после обновления прошивки FPGA).

Но вот с отрисовкой переходного процесса и форме фронта ситуация кардинально повернулась на сторону Hantek. Увидев такую разницу не в пользу советского агрегата мне стало интересно, на самом ли деле там присутствуют такие переходные процессы, или может китаИц их "придумал"?
Для этого я изменил прошивку на тестовой плате, на этот раз уменьшил скорость нарастания импульса GPIO_speed=2MHz.
Вот что получилось:


Видно, что фронт стал более пологим, а выброс переходного процесса значительно уменьшился.  Картинка на С1-65А при этом почти не поменялась. Сложно сказать где этот переходной процесс образуется, на тестовой плате или внутри "китайца", но АЦП его обрабатывает коректно, не смотря на то, что частота колебаний превосходит 60MHz.

Еще в Hantek есть режим отсечения высокочастотной состовляющей Bandwidth Limit, вот пример:
Hantek2C42 BWLimit
Кого интересуют внутренности устройства, Вам сюда!

Hantek 2с42 что внутри? (HT2xxx)


Hantek 2c42
Устройство относится к Hantek2000 series, которая на данный момент состоит из четырех моделей: 2C42, 2D42, 2C72, 2D72. Визуально они отличаются, только маркировкой, модели "D" в отличии от "C" имеют встроенный DDS генератор, а "4" и "7" указывает на bandwidth 40MHz и 70MHz соответственно.


Полное описание, документацию и программное обеспечение можно найти на сайте производителя hantek.com.

Устройство может быть подключено к компьютеру по USB, для обновления прошивки. Так же имеется приложение с помощью которого можно управлять режимами и собирать данные или просто пользоваться как USB осциллографом.

По работе с этим прибором я сниму видео-обзор, но немного позже. Подожду пока китайцы  выпустят обновление прошивки, в котором исправят многочисленные недочеты.

Ну а с аппаратной частью уже ничего не поделаешь, так что начнем!






Питается устройство от двух параллельно соединенных Li-ion аккумуляторов (18650).
Hantek2c42 разборка

С помощью импульсных преобразователей формируются основные напряжения: 3.3V и двухполярное ±5V.



Hantek2c42 PCB HT2xxx_M
С другой стороны платы установлены две реле. Они коммутируют входы в зависимости от режима работы. Левее находится трансформатор, с помощью которого питание мультиметра гальванически отвязано от осциллографа (USB и осциллограф имеют общую землю). Емкость между землями составляет 2.2nF.


Hantek2c42 PCB HT2xxx_M

А тут мы видим пьезо-зуммер KLJ-1230, пищалку. Он на плате, далеко внутри корпуса, поэтому при работе слышно его не очень хорошо. Так что придется привыкать или как-то переделывать самому.

Hantek2c42 PCB HT2xxx_M

Шлейф соединяет основную плату с платой управления, на которой установлен дисплей, кнопки и процессор (микроконтроллер).

Hantek2c42 в разборе (обе платы)

Тут хорошо видно гальваническую развязку на оптронах EL817. А также ПЛИС или точнее FPGA LCMXO2-1200HC-4TG100C от Lattice. Самое интересное происходит именно в ней, данные из АЦП заносятся во внутреннюю память размером 8KB. Тактируется он от внешнего генератора на 25MHz, более высокие частоты сэмплирования получаются благодаря встроенной PLL. Там вообще много интересного в этой микросхеме datasheet.


Гальваническая развязка
Применен 8-битный АЦП AD9288BSTZ. В этом осциллографе он сильно разогнан.
Также тут видно отсутствующую микросхему U12, тут должен быть ЦАП в моделях с DDS. В оригинале устанавливают 3PD5651 (3PEAK ), но вместо него можно поставить DAC900E или DAC902E.


Удивительно, что распаяна вся обвязка отсутствующих микросхем, не хватает только выходного усилителя U13. Как для китайцев выглядит очень расточительно. Если впаять недостающую микросхему (EL5166ISZ или LMH6702) и несколько резисторов, а также ЦАП, то прибор распознается как модель с DDS генератором без необходимости редактировать программное обеспечение.



На второй плате установлена еще пара DC-DC преобразователь для питания подсветки. И контроллер зарядки через USB.

Hantek2c42 PCB HT2xxxKB

С другой стороны платы управления находится 40-pin разъем дисплея и основные "мозги" устройства. Микроконтроллер STM32F103VET6.
Можно заметить, что на плате разведен разъем для MicroSD, в корпусе так-же предусмотрено для него отверстие. Возможно эта опция появится в следующих моделях.
В углу платы видны контакты для прошивки и отладки микроконтроллера.
Hantek2c42 PCB HT2xxxKB


Ну и напоследок фотография дисплея P028H026-TP


Продолжение следует...


Если захотите и себе такого "зверя" –  приобретать рекомендую в фирменном магазине: Hantek Official Store.






Видео обзор:



пятница, 7 декабря 2018 г.

Драйвер трехфазного шагового двигателя на транзисторах (часть 2)

Небольшие изменения в схеме.

Добавлены конденсаторы.
Добавлен TVS диод, который защитит схему. Если кто-то покрутит двигатель, на выключенном устройстве он будет работать как генератор, и избыточное напряжение будет поглащено диодом.
Добавлен линейный стабилизатор для формирования +5В для питания дисплея и платы с микроконтроллером. И переменный резистор для формирования напряюения VO дисплея 1602A (контраст).

Полная схема драйвера и входного стабилизатора

Разведена плата
3D вид будущей платы

А вот уже плата после изготовления и пайки компонентов:
